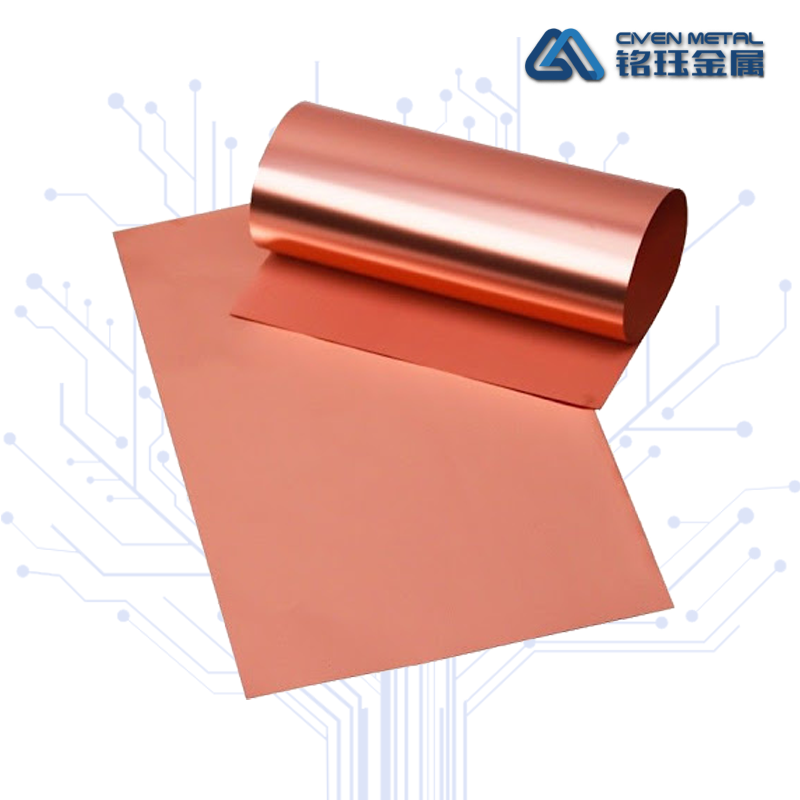

HTE高溫延展性電解銅箔
產品規格 :
公司可提供1/4OZ~2OZ(名義厚度9?~70μm),幅寬為550mm?~1295mm的PCB用標準電解銅箔。
產品性能:
產品具有優異的常溫儲存性能、高溫抗氧化性能,產品質量達到IPC-4562標準Ⅱ、Ⅲ級要求,滿足標準輪廓(S)高溫延展性(HTE)電解銅箔特性(見表1)。
產品用途:
適用于各類樹脂體系的雙面、多層印制線路板。
使用優點:
該產品采用了特殊的表面處理工藝,提高了產品抗底蝕能力及降低殘銅的風險。
產品表面金相:
表1:標準輪廓(S)高溫延展性(HTE)銅箔特性(執行 GB/T5230-2000、IPC-4562A-2000等標準)
項目 |
單位 |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
銅含量 |
% |
≥99.8 |
||||||
單位面積重量 |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
抗拉強度 |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
H.T.(180℃) |
≥15 |
|||||||
延伸率 |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
表面粗糙度 |
光面(Ra) |
μm |
≤0.4 |
|||||
毛面(Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
剝離強度 |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
耐藥品性(18%-1hr/25℃) |
% |
≤5.0 |
||||||
高溫防氧化(E-1.0hr/190℃) |
% |
優異Good |
||||||
耐浸焊290℃ |
Sec. |
≥20 |
||||||
針孔 |
EA |
無?Zero |
||||||
基材 |
---- |
FR-4 |
注:1.銅箔毛面Rz值為測試穩定值,不做保證值。
? ? ? ?2.剝離強度為標準FR-4板測試值(5張7628PP)。
? ? ? ?3.品質保證期限自收貨日起90天。
